可容纳4万人的贾努布体育场旨在呼应卡塔尔的海洋文化。

“我在贾努布体育场和多哈观看了法国队与澳大利亚队的小组赛，这是一次很棒的旅行。”

吉姆·赫维林刚刚结束卡塔尔之行回到伦敦。这是他帮助设计和建造的阿尔贾努布体育场的第一场世界杯比赛。北京时间11月23日3点的D组首轮比赛中，他作为现场观众，见证了法国队4:1获胜。

▲

扎哈·哈迪德建筑师吉姆·赫维林接受采访 ©Jacopo Spilimbergo

“我会在电视上观看剩下的比赛。我不是一个职业球迷，但看到我的设计出现在世界杯上对我作为一名建筑师来说是一种独特的乐趣。”

▲

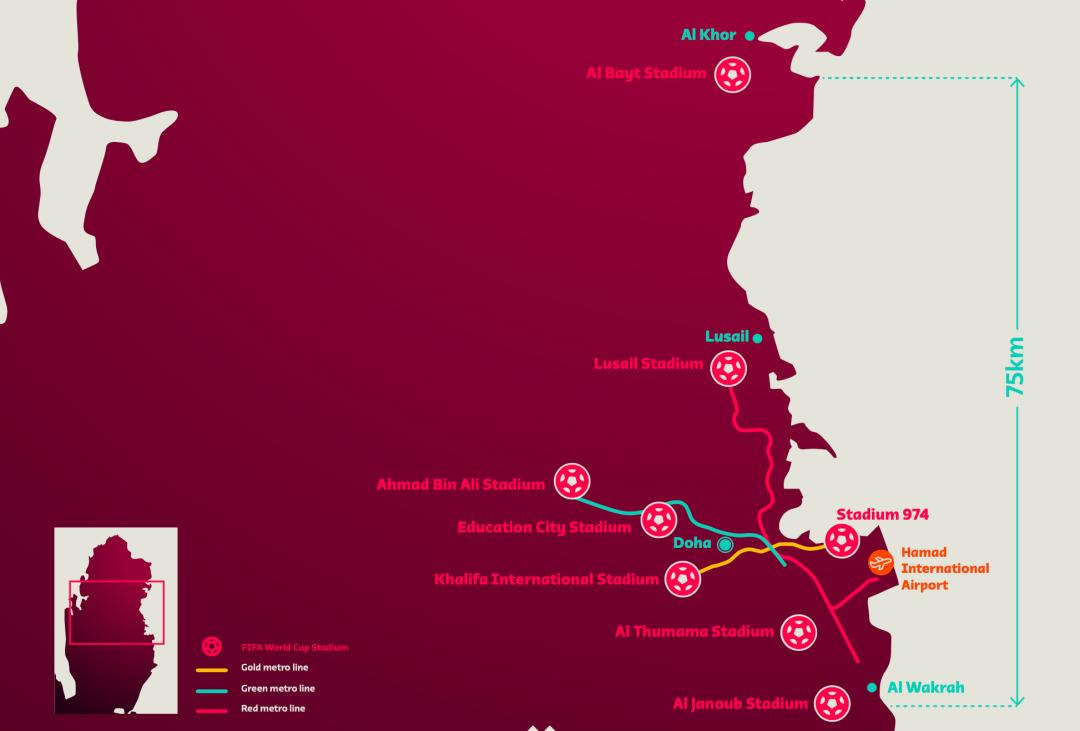

世界杯场馆分布图。贾努布体育场位于沿海城市沃克拉。它是八个场馆中最南端的。距最北端的Al Bayt体育场75公里。这也是本次比赛最远的场地。共有2个场馆，最近的两个场馆相距约5公里。球员无需飞往不同城市进行比赛，观众和记者的平均转场时间为一小时。

为了举办2022年世界杯，卡塔尔斥资65亿美元巨资翻新建设7个新体育场馆及相关训练设施。但外界估计实际数字达到100亿美元。花巨资修建一座总座位数超过38万的体育场，对于人口只有33万的卡塔尔来说确实是一个悬念。

▲

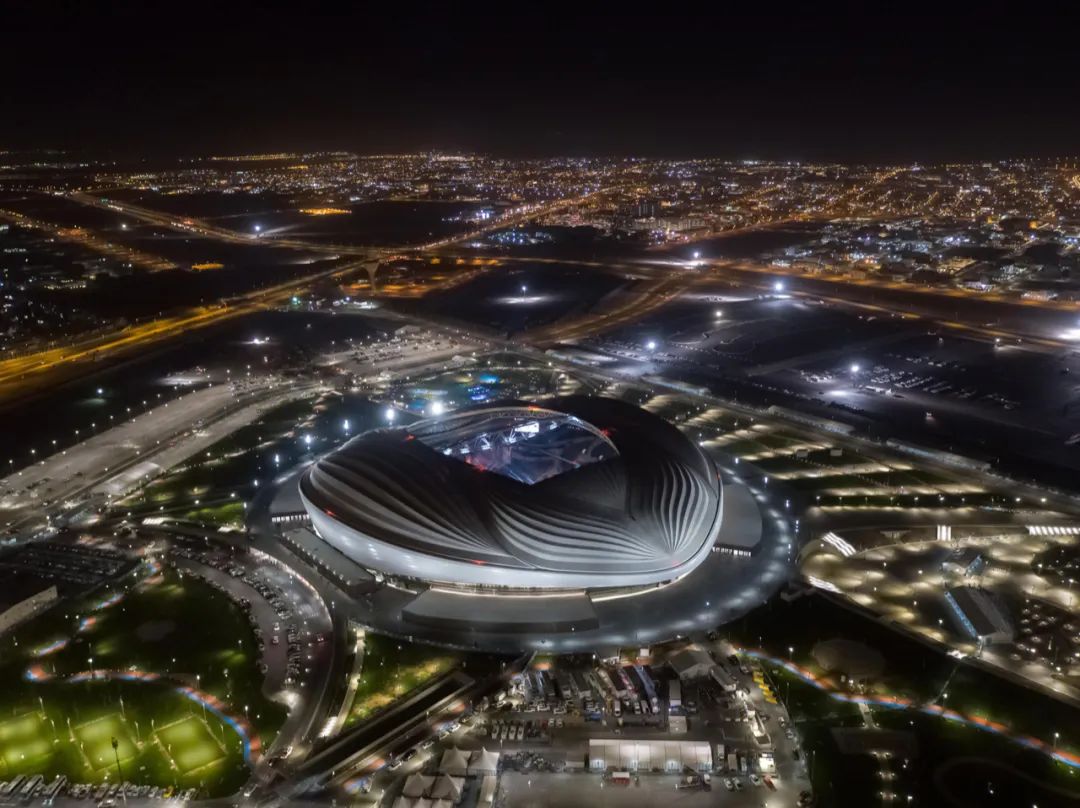

贾努布体育场夜景

其中包括扎哈·哈迪德建筑师事务所设计的贾努布体育场。贾努布体育场于 2019 年竣工，距离世界杯正式开始还有 3.5 年。它是卡塔尔七座新体育场中最早揭幕的一座（另一座体育场已翻新）。

▲

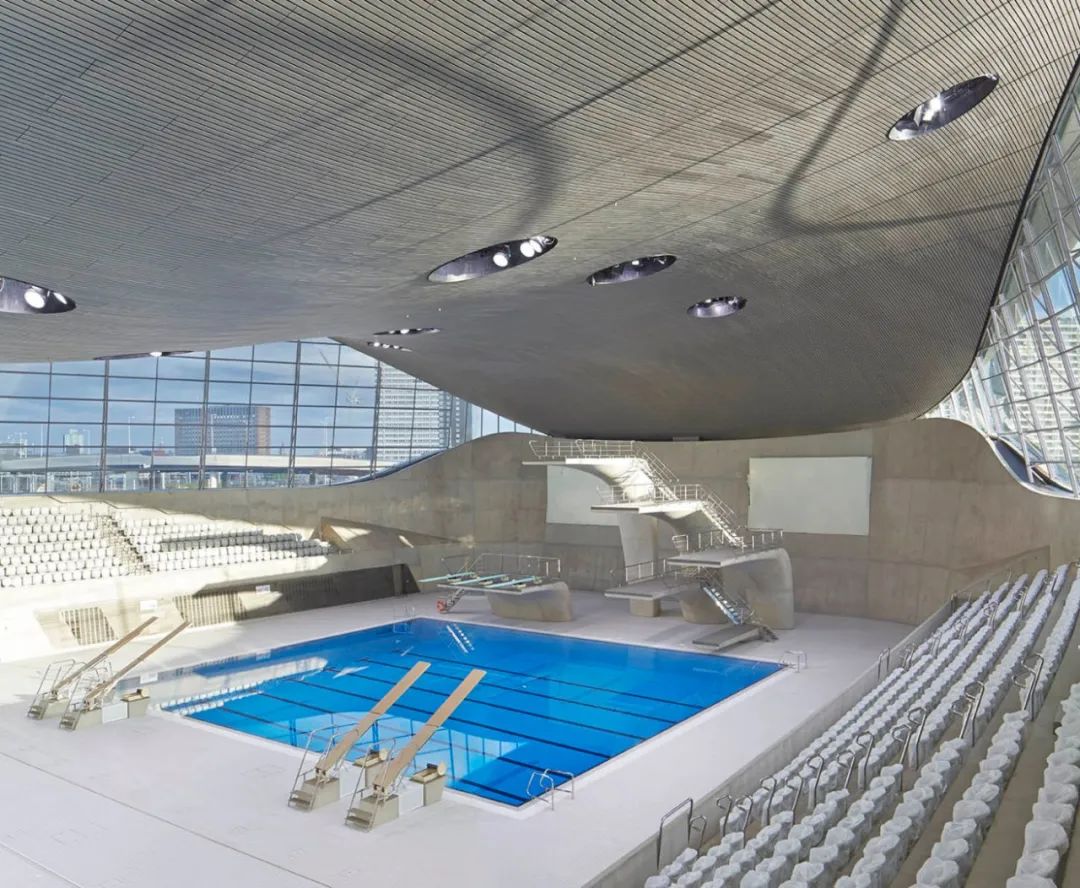

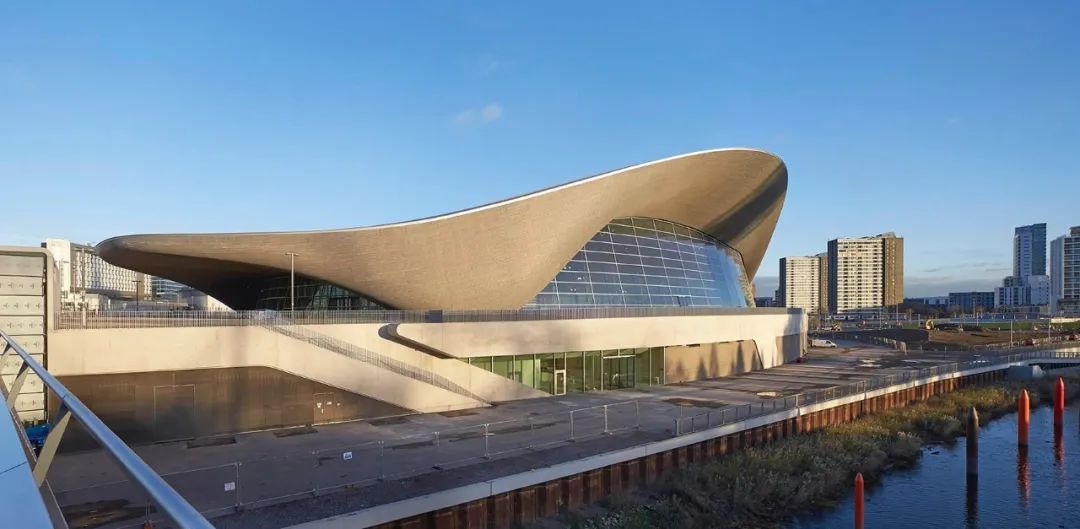

可容纳17500名观众的伦敦奥运会水上运动中心于2011年竣工，是扎哈·哈迪德建筑事务所的第一个体育场馆。同年，吉姆首次来到卡塔尔 © Hufton+Crow

这段长达七年的漫长旅程从2012年开始，吉姆参与并主导了整个体育场的设计。 “当时我们实际上还没有设计足球场。 2012年，我们刚刚完成了公司的第一个体育场——伦敦水上运动中心。”这个水上空间可容纳 17,500 人，采用扎哈·哈迪德 (Zaha Hadid) 标志性的柔和白色线条。

▲

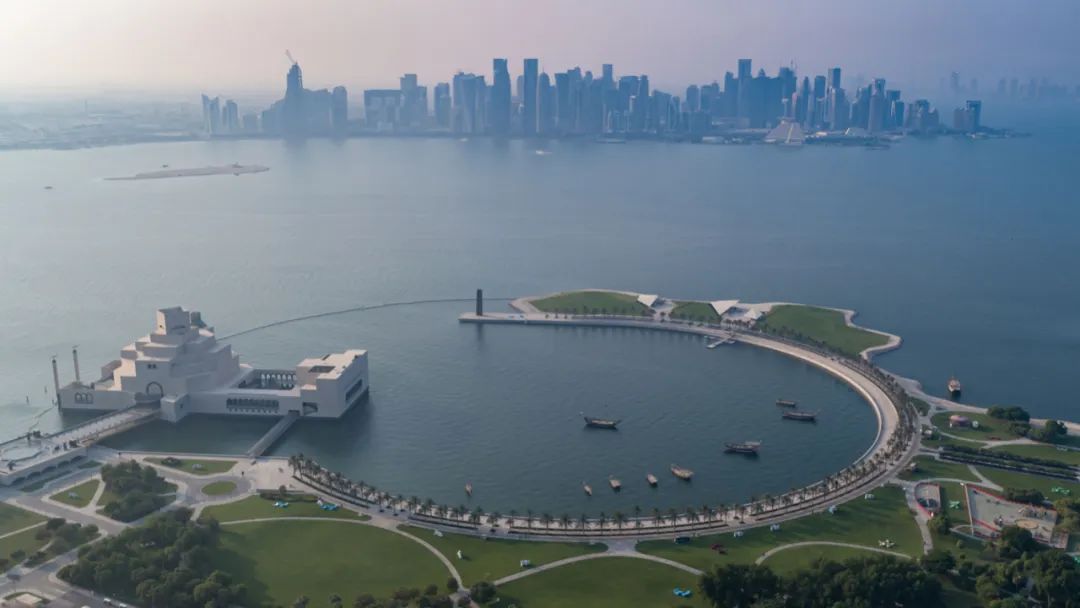

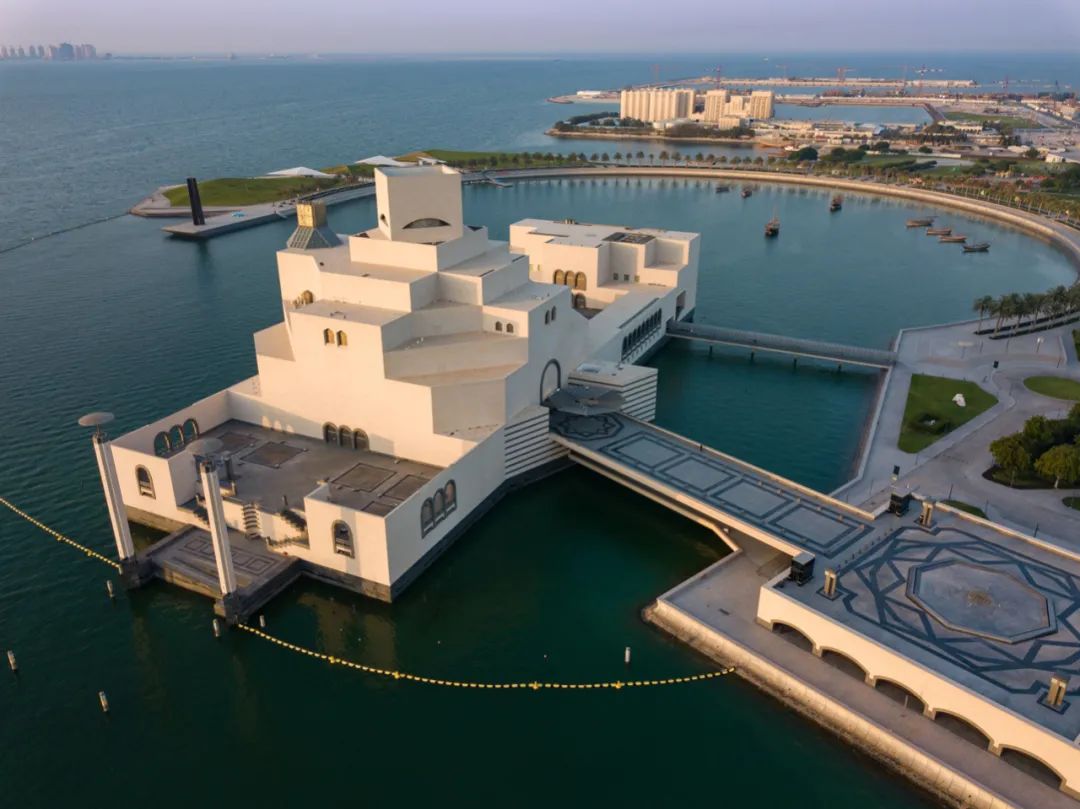

伊斯兰艺术博物馆以城市天际线为背景，由美籍华人建筑师贝聿铭建筑事务所设计，于2008年竣工。

“我们在2012年见过世界杯主办方，但我在2011年就去过卡塔尔首都多哈。当时，市中心快速增长的天际线、拥挤的交通和拥挤的交通给我留下了深刻的印象。”长廊上的伊斯兰博物馆。印象很深。”

▲

阿拉伯传统单桅帆船

“组织者要求我们建造一个课程，其灵感来自于当地一种名为“单桅帆船”的单桅帆船，这种单桅帆船在盛夏 45°C 的高温下仍然可以在户外使用。”

流动的白色褶皱

▲

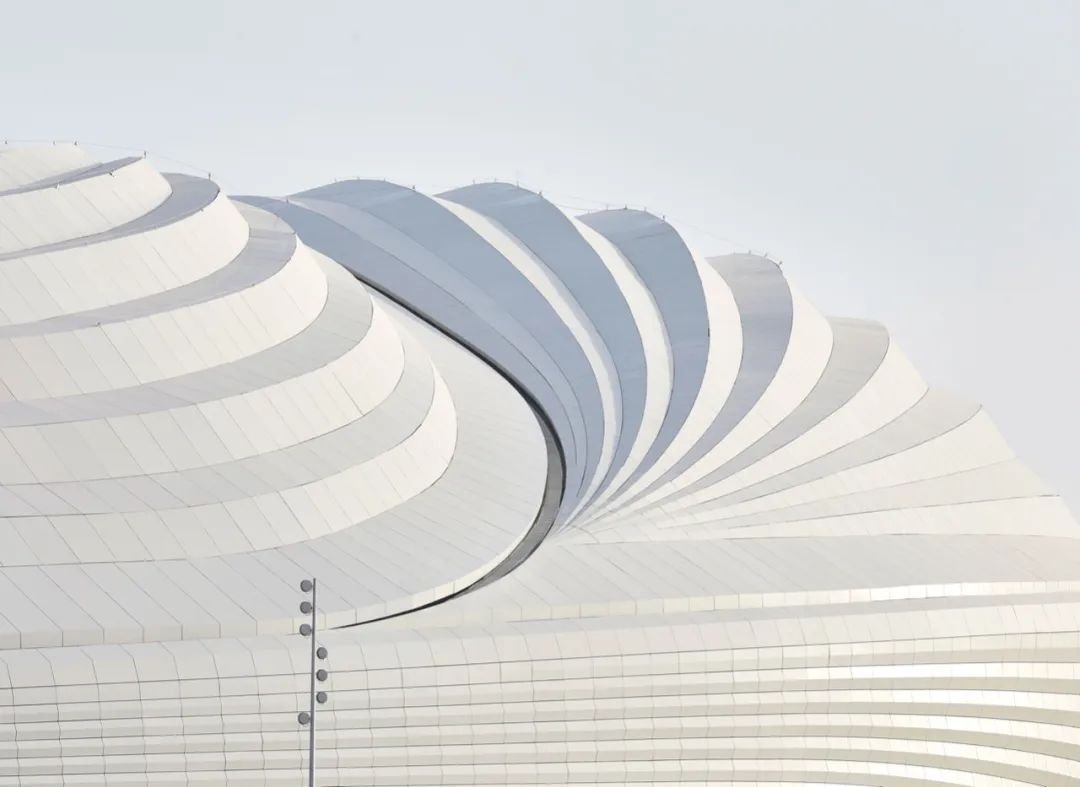

贾努布体育场屋顶一角 © Hufton+Crow

“体育场所在的瓦克拉是首都多哈以南的一座小城市，拥有丰富而悠久的海洋文化传统。体育场毗邻一条新建高速公路，这个场馆将成为新的城市门户和地标。 ”

▲

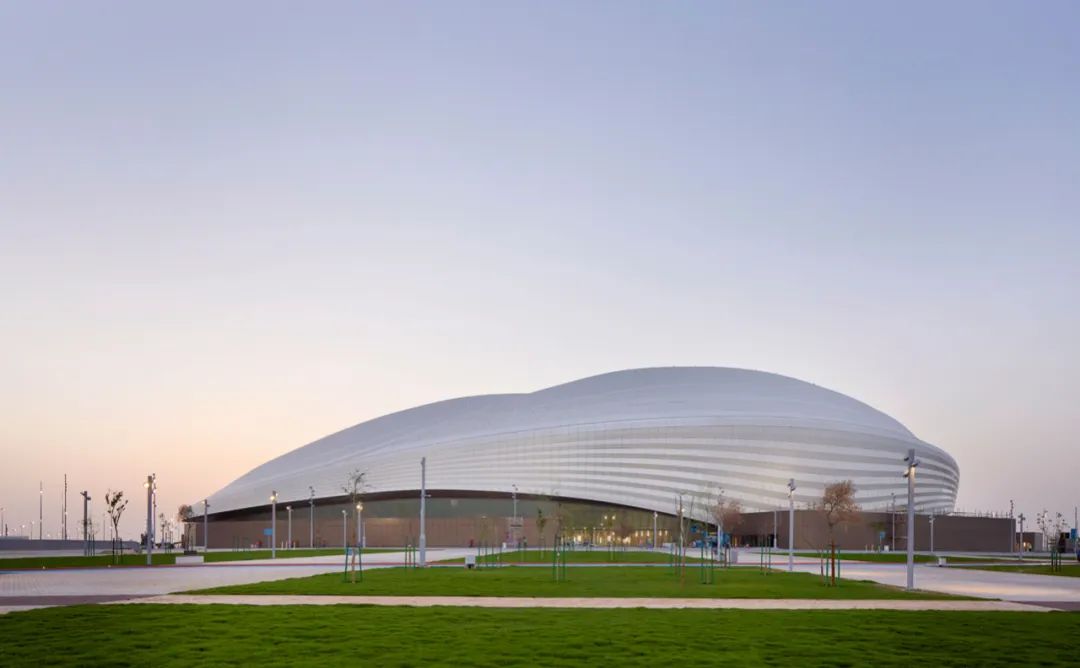

整体外观 © Hufton+Crow

吉姆告诉一条：“这座建筑的外部由多个贝壳组成，每个贝壳都有褶皱。贝壳的灵感来自于单桅帆船的船体，将这些贝壳组合在一起是聚集的象征。”

与这座城市悠久的采珠和捕鱼传统相呼应，独桅帆船和珍珠被提取和抽象为基本元素，最终形成了独特的建筑表皮。

▲

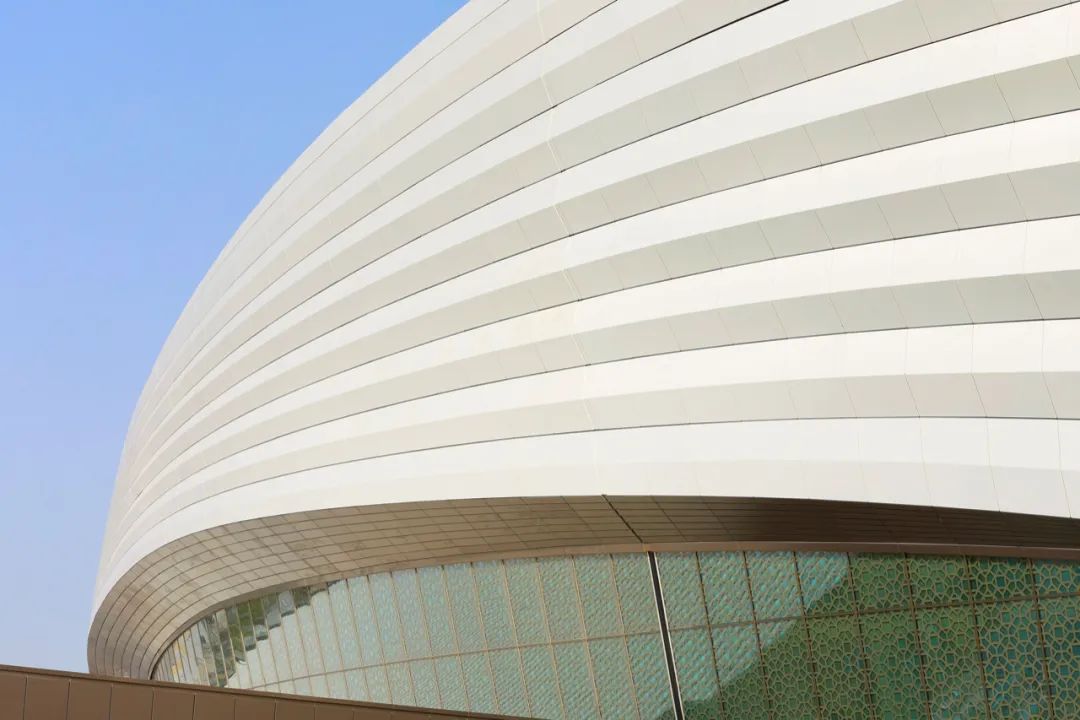

独桅帆船和珍珠被抽象成褶皱，创造出融入传统阿拉伯图案的流动建筑表皮 © Hufton+Crow

▲

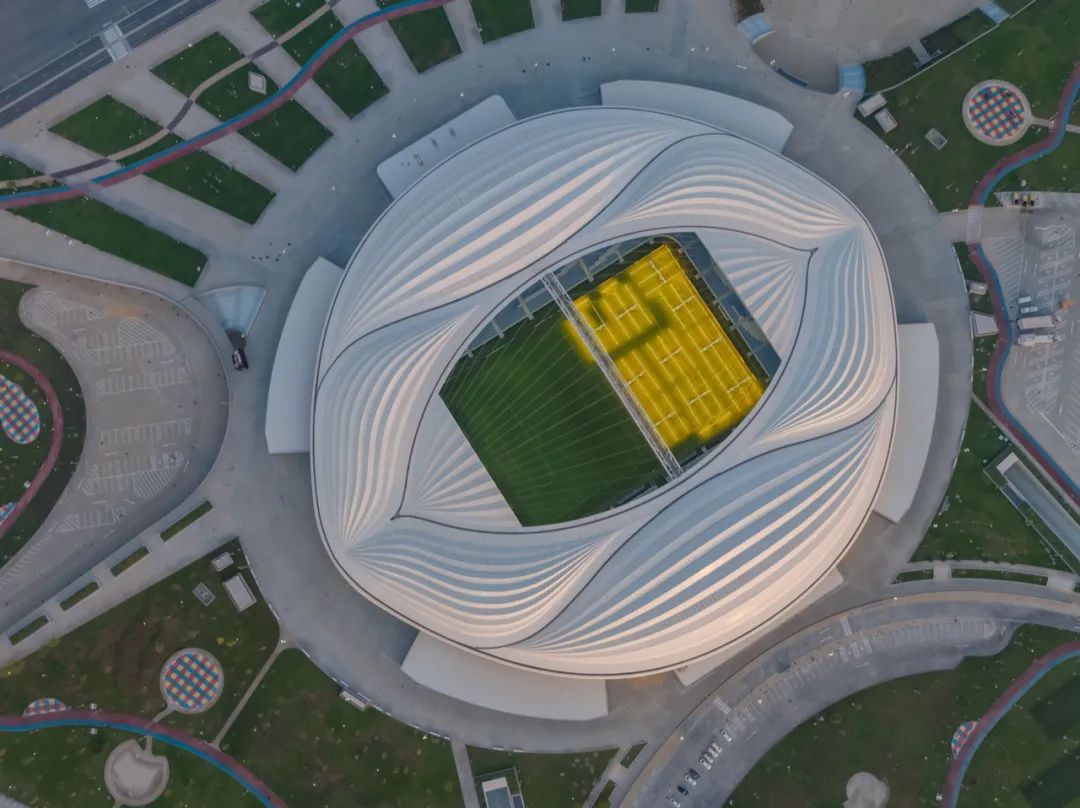

贾努布体育场鸟瞰图

如果从空中看体育场，它看起来就像一张帆和一个珍珠贝壳。白色的褶皱在这里涌动、堆叠、聚集、降落，就像一个未来派的飞行物。

整个体育场呈椭圆形，屋顶由多组流线型白色褶皱组成。随着褶皱的凸出、扩张、收缩、翻转，形成不同的视觉效果。

低能耗冷却技术

▲

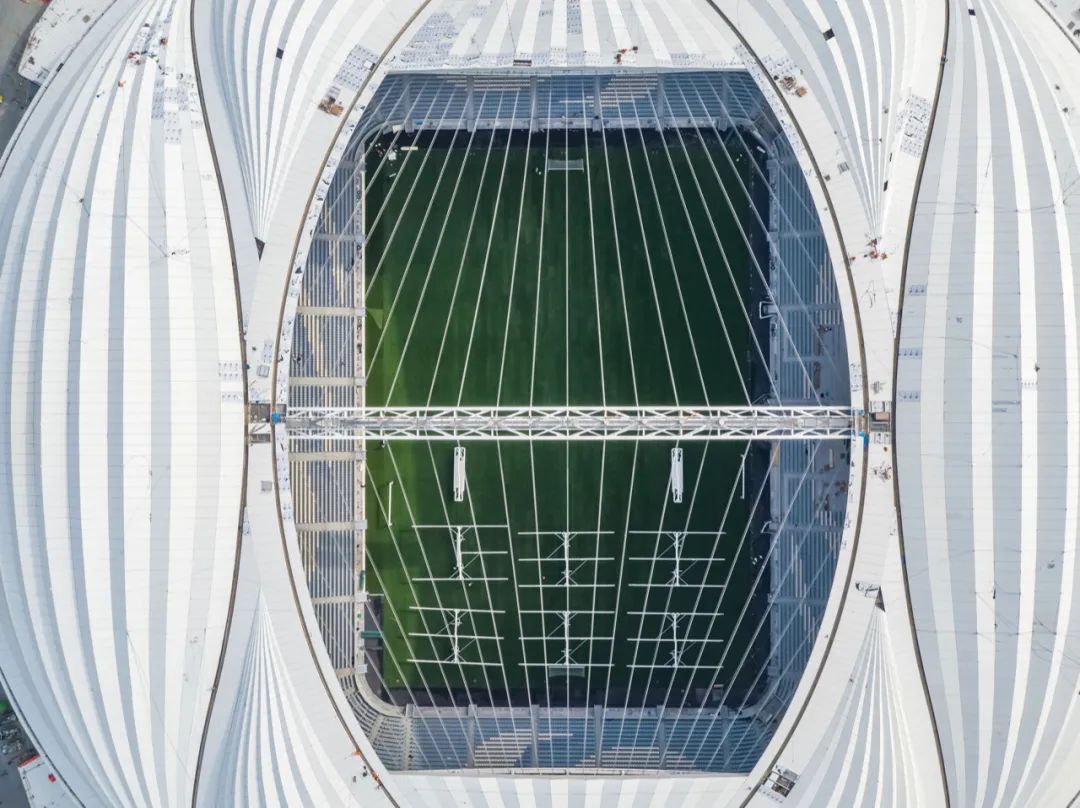

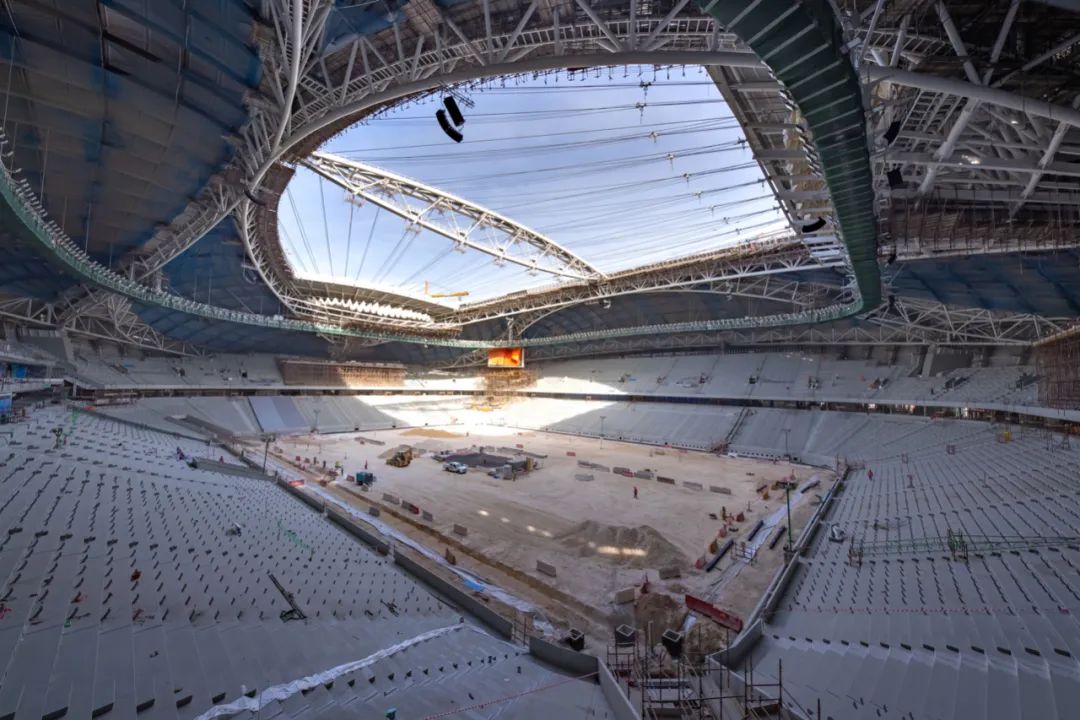

体育场的顶部开口设计得最小化，以尽可能减少阳光直射。图为正在施工的体育场屋顶

“体育场的设计是为了尽可能保护观众和球场免受阳光照射。球场顶部的开口被设计得最小化，而对于这里的可伸缩屋顶，我们邀请了最优秀的工程师来参与从设计一开始。”

▲

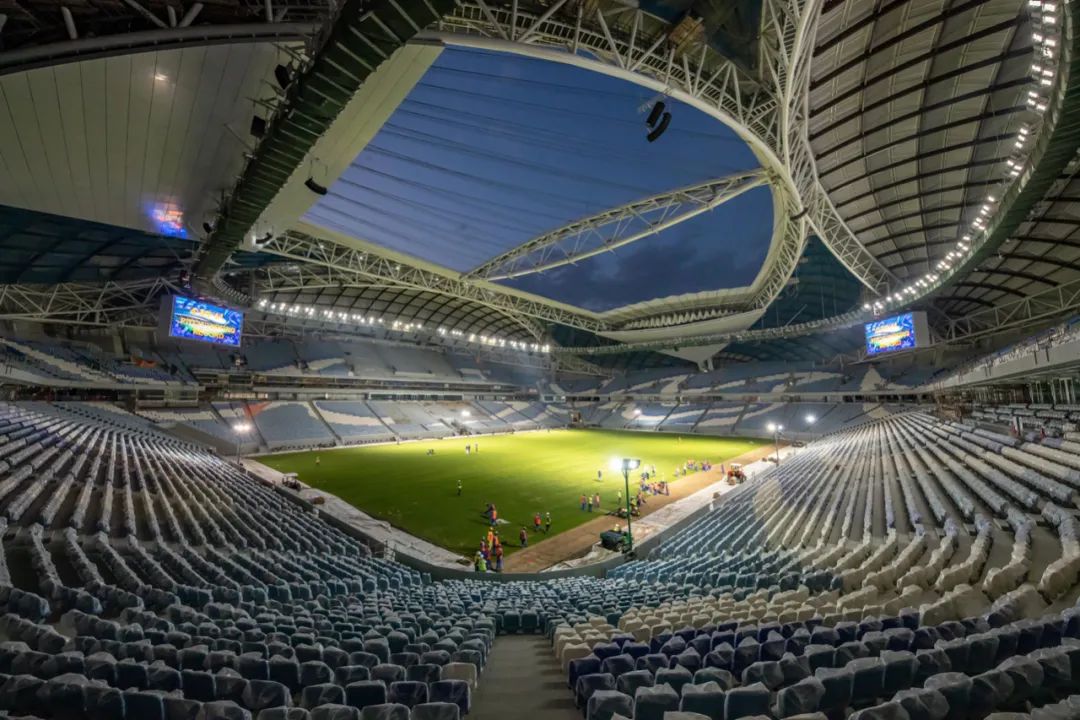

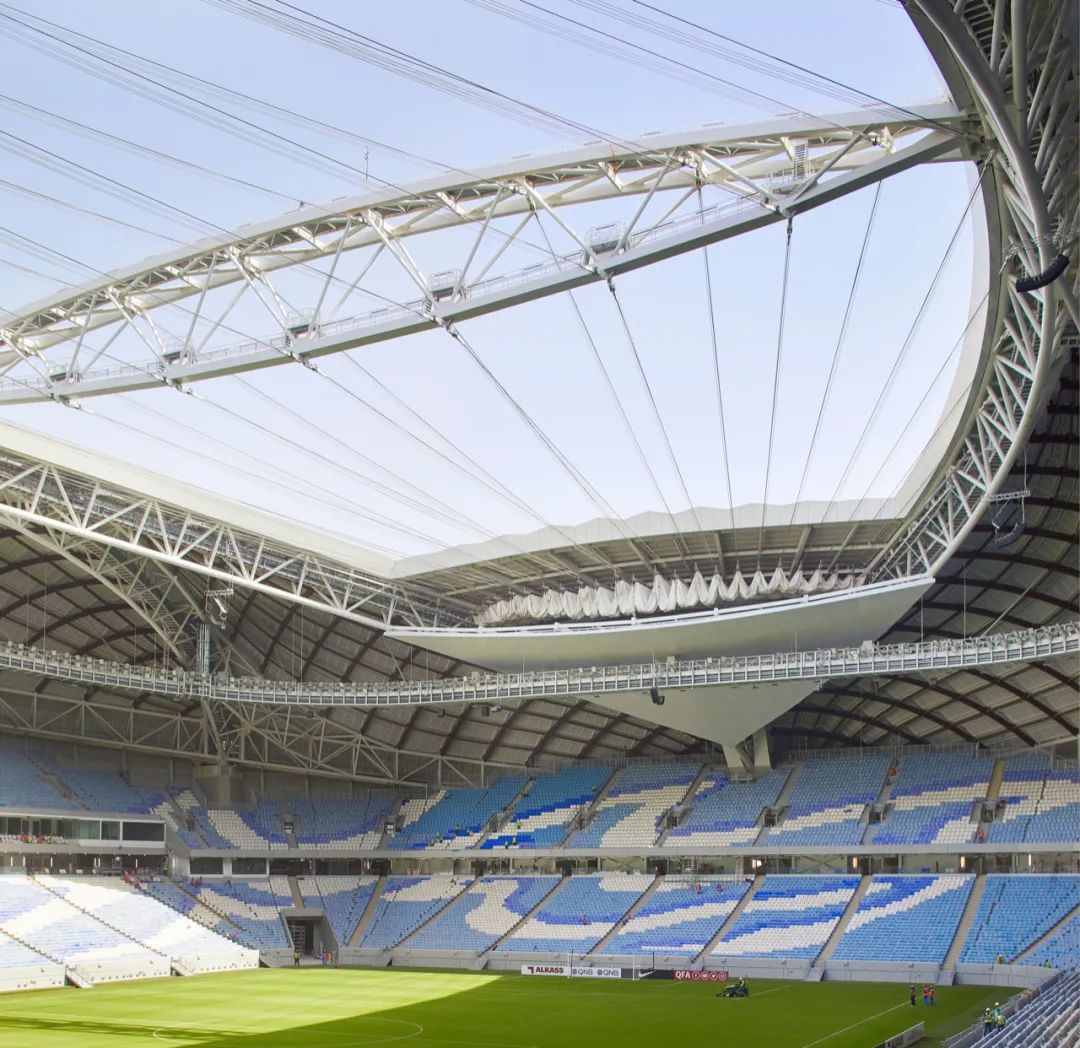

可伸缩屋顶在 30 分钟内关闭 © Hufton+Crow

可伸缩的屋顶可在30分钟内关闭，与体育场的冷却系统相结合，观众区的温度可降至18°C。这套制冷系统是卡塔尔自2009年宣布申办世界杯以来一直在研发的一项以太阳能为动力的“黑科技”，节能环保，不会对水电造成巨大压力供应系统。

体育场馆的制冷系统是指汽车空调的工作方式，即“定向制冷”。与给整个足球场降温相比，他们改为“人在哪儿冷风就吹到哪儿”的方式，从而减少了制冷面积，减少到整个球场面积的十分之一。

▲

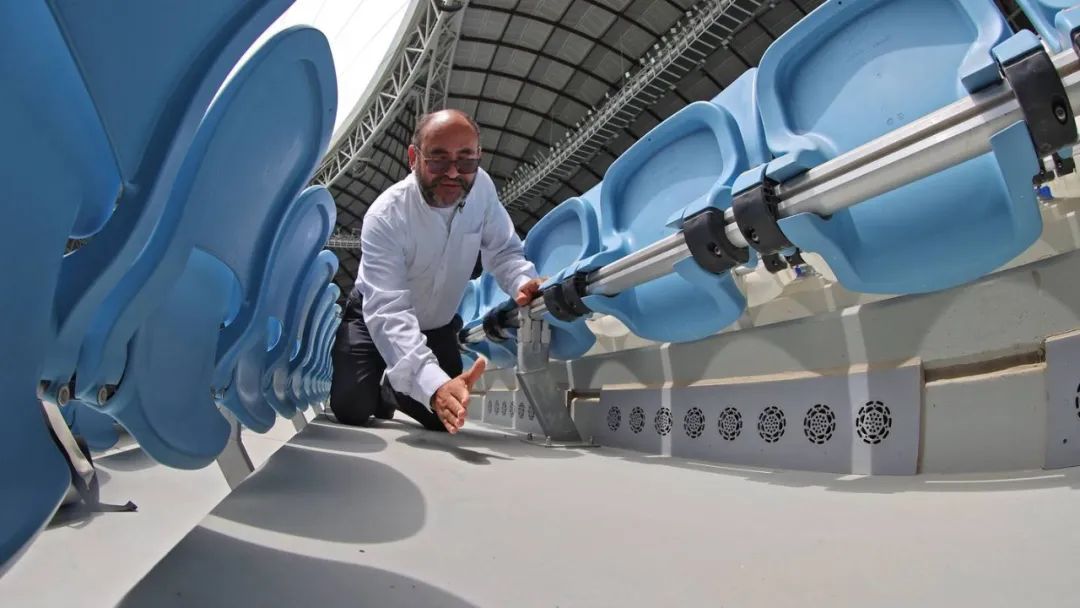

观众区和场馆内不同的风嘴可以精准地给场内人员降温。整个冷却系统是由卡塔尔大学教授 Saud Abdulaziz Abdul Ghani 博士研究的。当路透社记者就该系统的成本采访他时，他只回答说：“很多钱。”

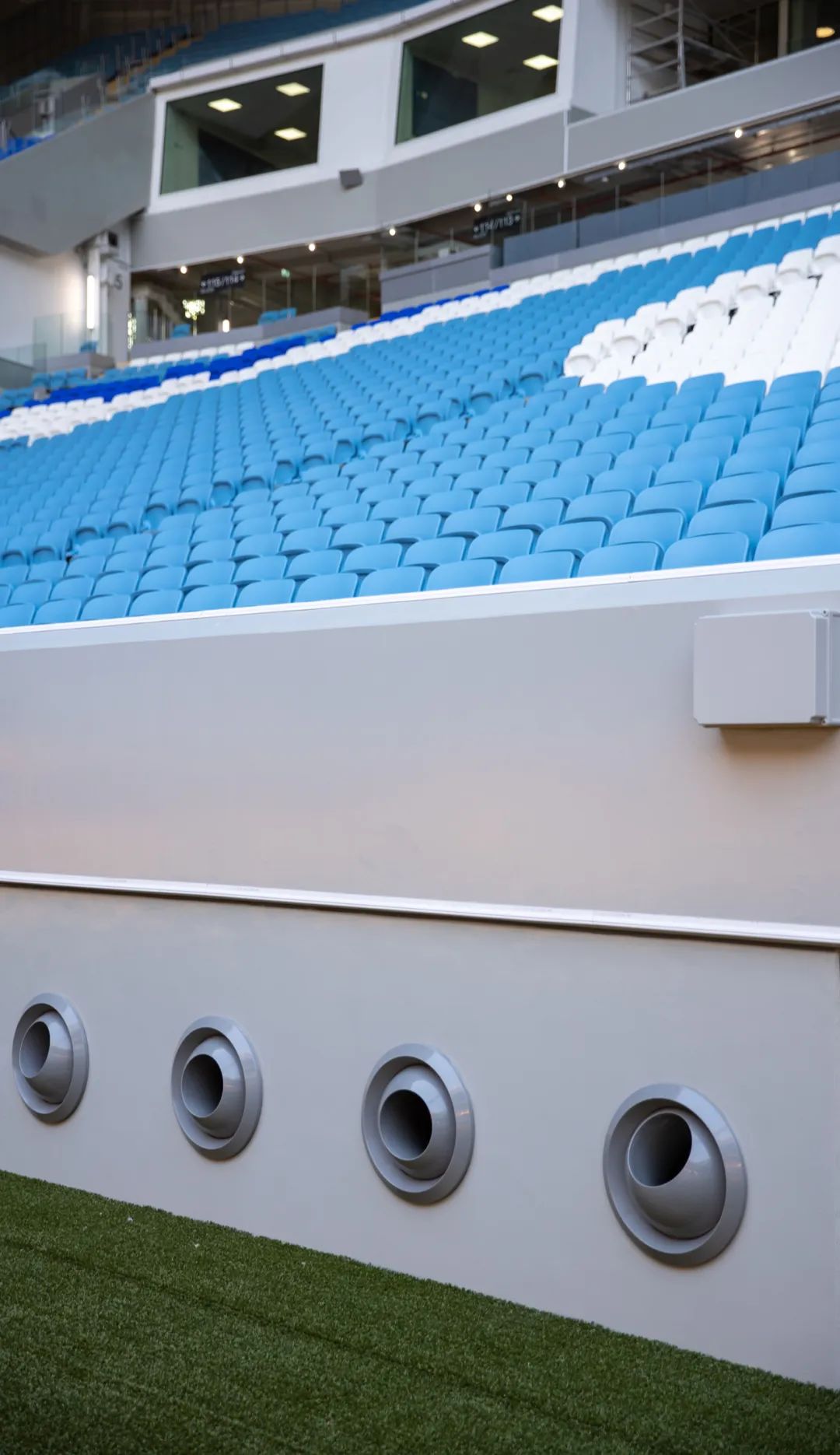

观众席的座位下方有小型风嘴，通过管道将冷空气输送到场馆的座位下方。球员和裁判员所在的区域随后通过周围的大喷嘴通风口传送到场内。

▲

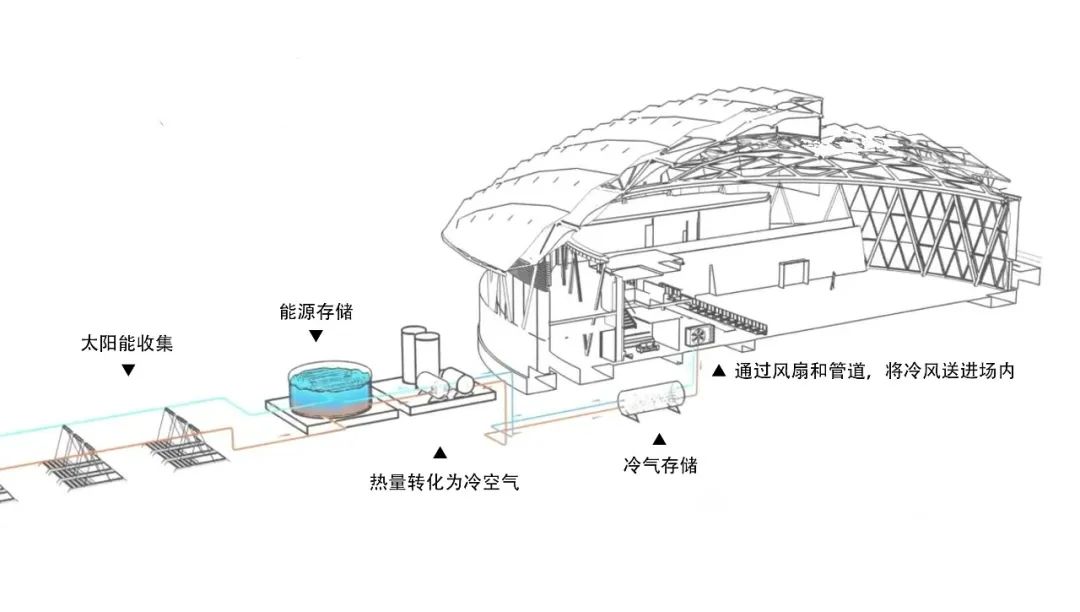

冷却循环系统运行方式示意图。卡塔尔世界杯组委会官员曾表示，所有体育场馆和训练设施花费65亿美元；记者采访该场馆项目经理了解到，由于增加了制冷系统，整个场馆的建设成本增加了2至3倍，每个座位平均“身价”6000至7000美元

通过测量气流的速度和角度，精确设定每个出风口的角度。当冷空气再次变热时，会被排风机带走，重新过滤、冷却，然后送入现场，如此循环往复。

冷风的力量来自距离体育场一公里的太阳能收集中心。单个场馆的能耗仅为同面积机场航站楼的五分之一。

该冷却系统于2017年在翻修后的哈利法国际体育场首次使用，而贾努布体育场是第一个使用该系统的新场馆。除赛后将拆除的974体育场外，所有场馆均使用了这套降温设备。

座椅可拆卸和转移

为满足世界杯要求而修建的体育场馆和观众席数量大大超过了卡塔尔的需要。赛后这些空间和设施的利用也成为场馆设计最基本的出发点。

▲

正在建设的体育场内，比赛结束后，上层的2万个座位将被拆除，捐赠给有体育基础设施的国家或地区

礼堂设计有可拆卸的座椅。世界杯期间，贾努布体育场可容纳4万名观众。世界杯结束后，体育场上层的2万个座位将被拆除，捐赠给需要体育基础设施的国家和地区。

▲

比赛结束后，体育场周围将建设更多的公共空间设施，使其成为充满活力的社区和城市中心。

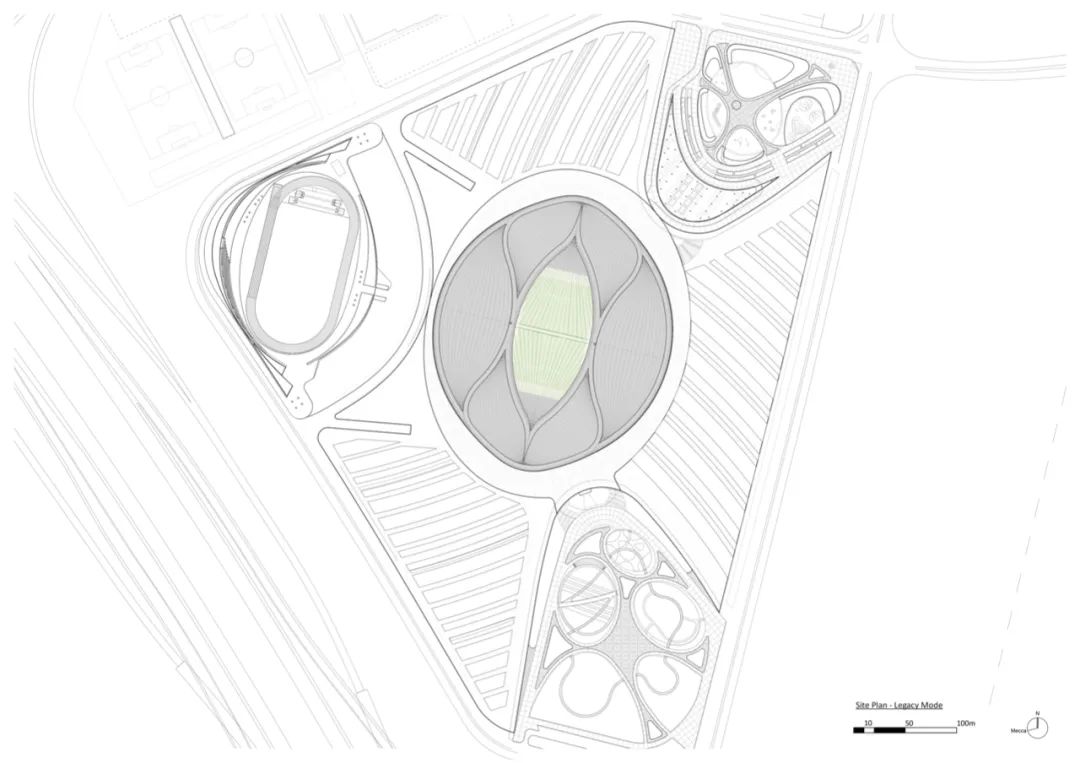

此外，在体育场周围，包括体育场在内的占地58万平方米的城市公共空间也正在同步筹建。体育场周围未来将建设学校、市场、跑道、自行车道、绿色公园和清真寺。未来，这里将成为热闹的城市活动中心。

“首先考虑长远需求，这是举办类似大型活动的一大进步。”吉姆说。

2019年，参加完揭幕仪式后，吉姆结束了在中东的工作，而他的建筑师同行们将继续奋斗到2022年。

2022年世界杯，卡塔尔的“钱能力”令人惊叹。据外界估计，总投资达2200亿美元，将使上届主办国俄罗斯多举办16场比赛。就8个体育场而言，8个体育场加起来全国公民都装不下，为此花费了数十亿美元。

▲

显而易见的事实是，通过13年的发展，卡塔尔人民对足球的热情已经被调动起来。

这是一笔巨大的支出，但回报是什么？

答案或许可以在这里找到：“卡塔尔交付与遗产最高委员会（SC）”是负责世界杯项目建设和发展的政府机构。

▲

卡塔尔承诺赛后捐赠17万个座位，约占总座位数的44%，以帮​​助体育基础设施薄弱的国家。这是卡塔尔申办2009年世界杯时“遗产”承诺的重要组成部分。

“遗产”是关键词。举办一届跨时代、有影响力的世界杯，为世界和卡塔尔留下丰富的遗产，是卡塔尔的目标：

为体育场开发的低能耗冷却系统已经在讨论在更多、更广泛的地方使用；

场馆内座椅可拆卸，将现场捐赠重新安装，减少不必要的资源浪费；

世界杯历史上第一个可拆卸的体育场建成，并精确计算了重新组装和运输的碳排放量；

体育场与周边城区同步设计，以便赛后能够继续为社区服务；

围绕赛事的城市基础设施建设起到了助推器的作用，贯穿了卡塔尔13年国家发展战略。

围绕世界杯的国家战略也体现在每一个场馆中。

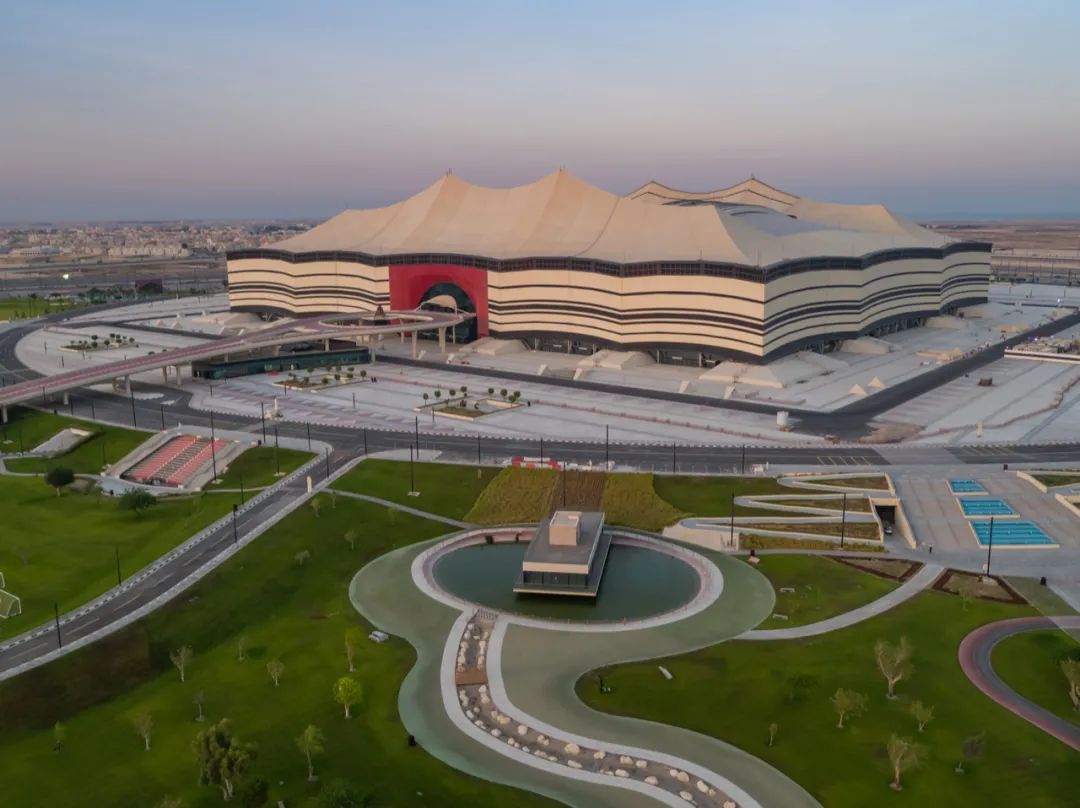

1. 海湾体育场：开球帐篷，欢迎来到阿拉伯世界

Al Bayt 体育场共有 60,000 个座位。四分之一决赛和半决赛分别于12月10日和14日举行。

▲

2022年世界杯在这里开幕。场馆设计灵感来自卡塔尔游牧民族的帐篷，欢迎来自世界各地的观众。

11月20日，世界杯首场比赛在这里打响。场馆设计来源于卡塔尔游牧民族的帐篷，寓意“欢迎来到阿拉伯世界”，也带出了卡塔尔不为人知的历史。

卡塔尔原本交通不便，仅作为季节性牧场，吸引了来自阿拉伯半岛的游牧部落。贫瘠的地面上大部分都是帐篷。直到1971年才成为独立国家。短短几十年间，随着石油和天然气储量的发现，卡塔尔成为了一个富裕的国家，并呈现出我们今天所熟悉的现代化面貌。

▲

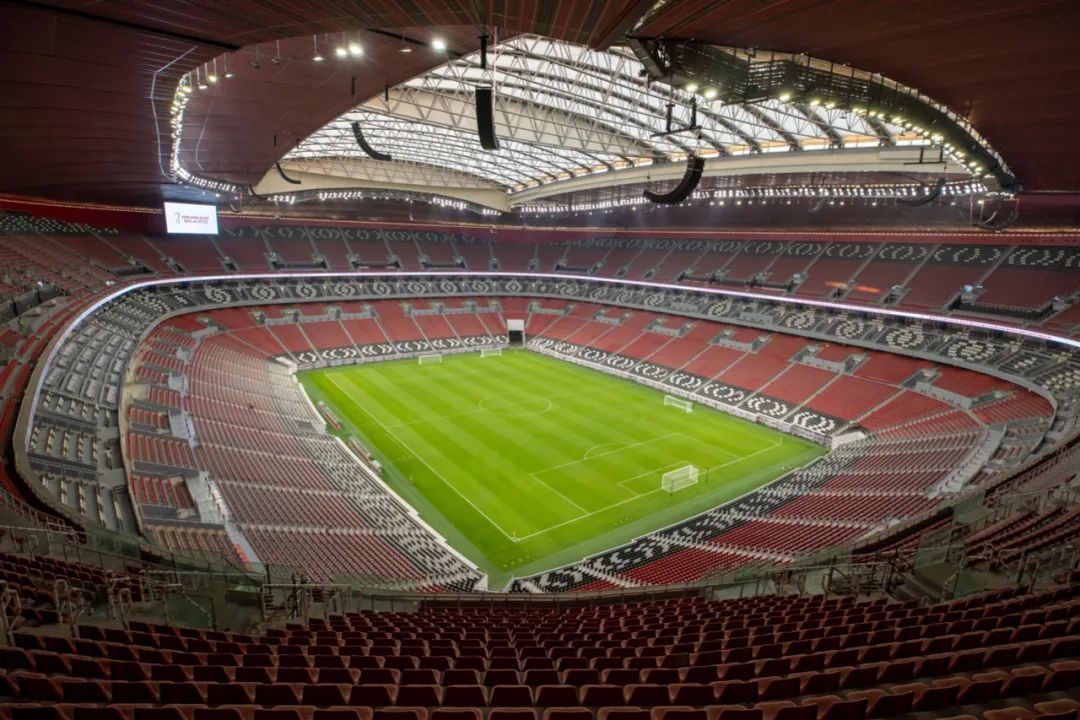

红色看台，来自传统东道主的热烈欢迎

整体建筑造型如同一个巨大的帐篷，蓝白相间的外立面，源自游牧帐篷的面料，内部看台区域漆成温暖的红色，“让世界各地的观众感受到来自游牧民族帐篷的热情”。阿拉伯世界。”

比赛结束后，顶楼座位将被拆除，改建成高端酒店。

2、卢塞尔体育场：驱动新城市的“金碗”

卢塞尔体育场是最大的，共有88,000个座位。世界杯期间，这里共举行了10场足球比赛。 12月13日至18日，半决赛和决赛将在这里举行。

▲

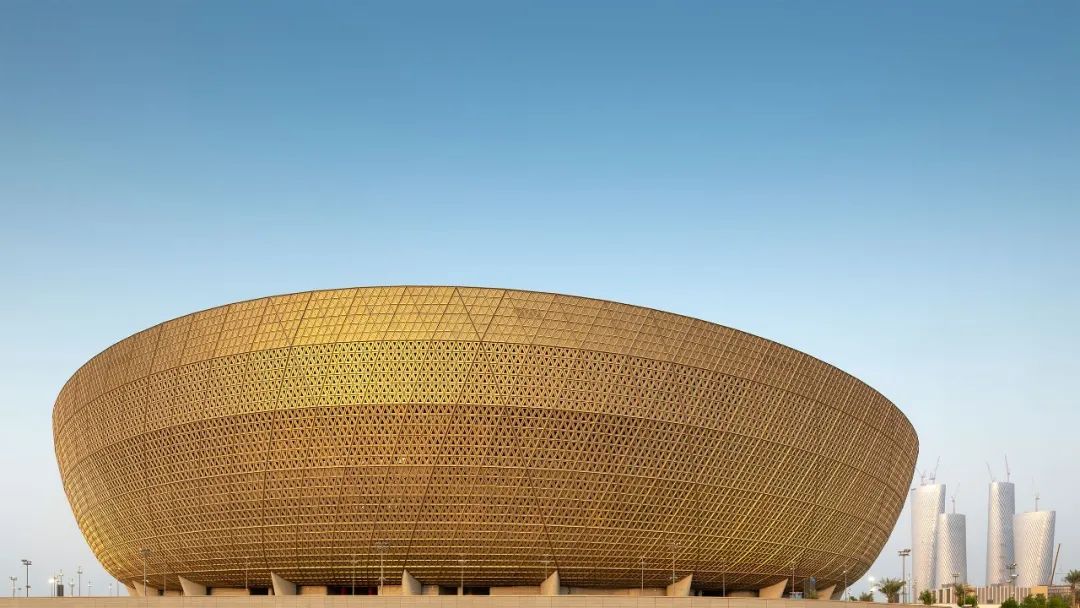

卢塞尔体育场的设计灵感来自传统灯笼 © Nigel Young/Foster + Partners

▲

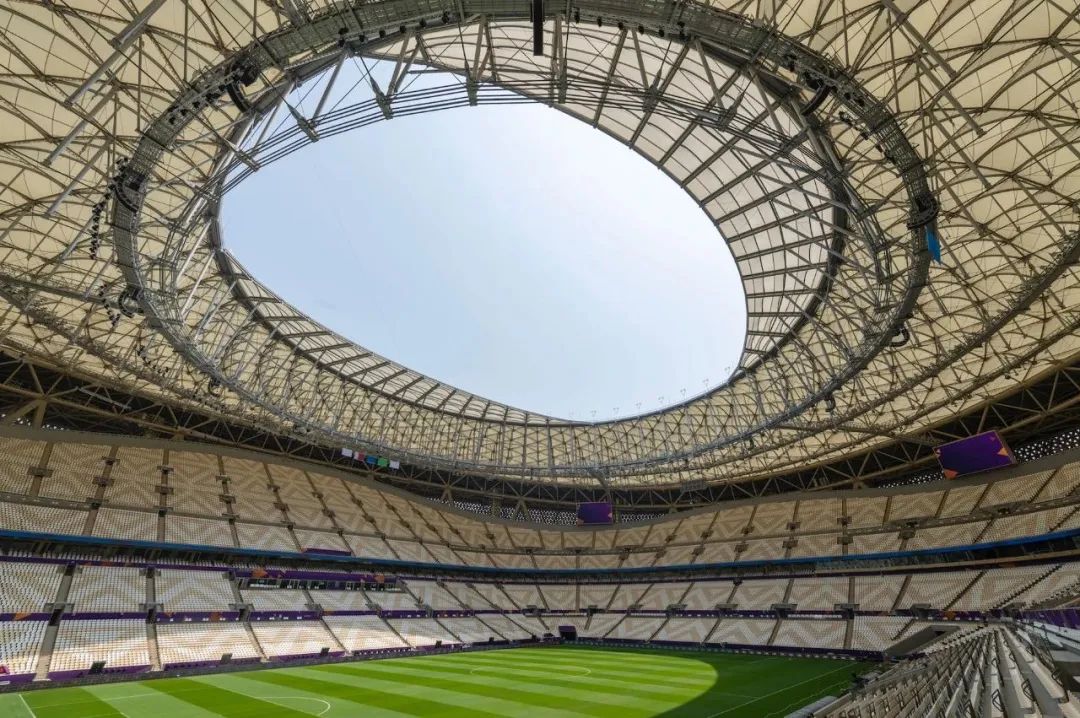

看台和球场区域 ©Nigel Young/Foster + Partners

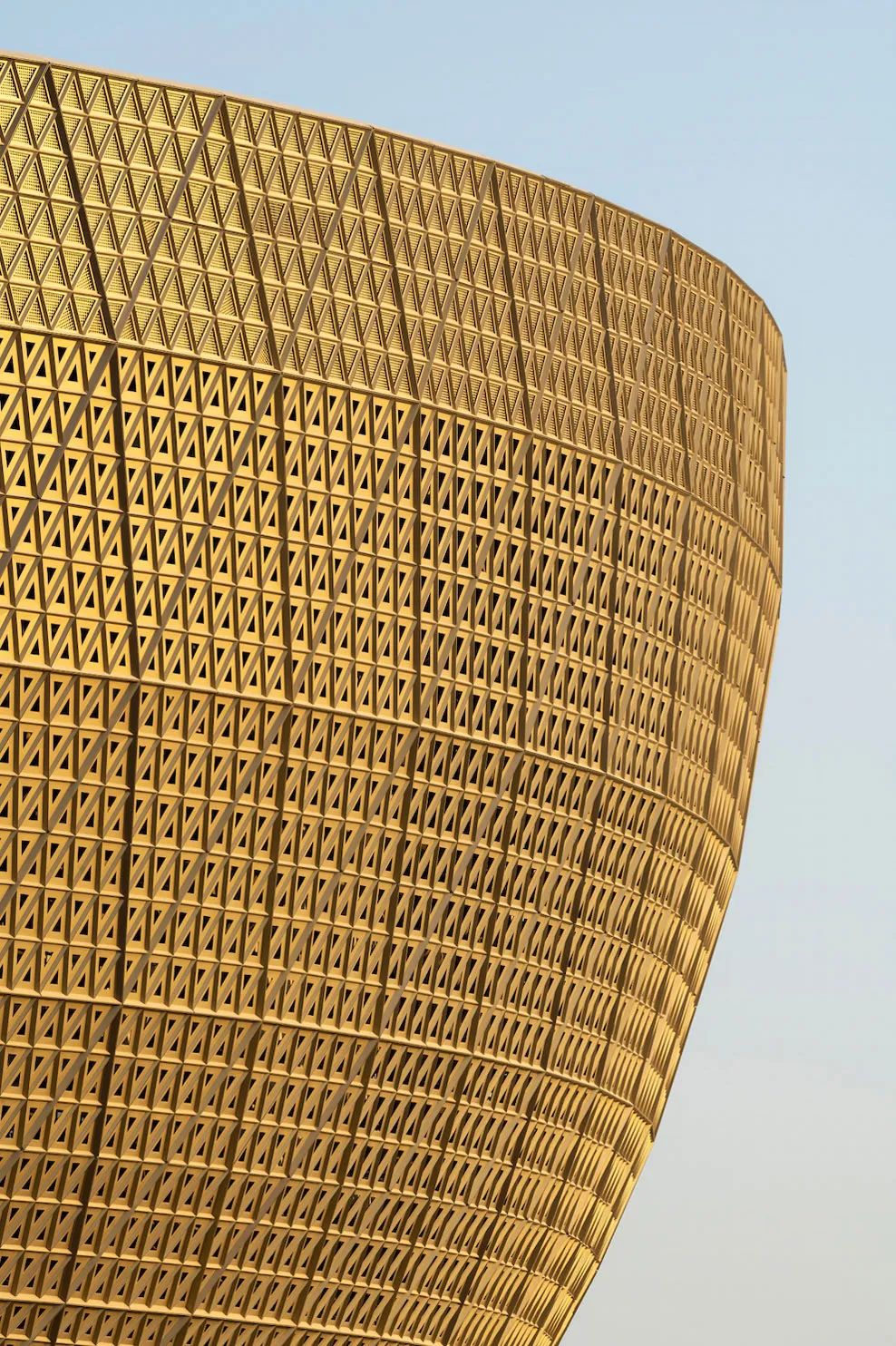

设计和建造历时13年，由著名的福斯特建筑事务所设计。整体造型犹如金碗。外立面与传统的阿拉伯灯笼相呼应，由三角形的金色框架组成，像“灯笼”一样，骨架和镂空成为体育场的自然采光窗口。

▲

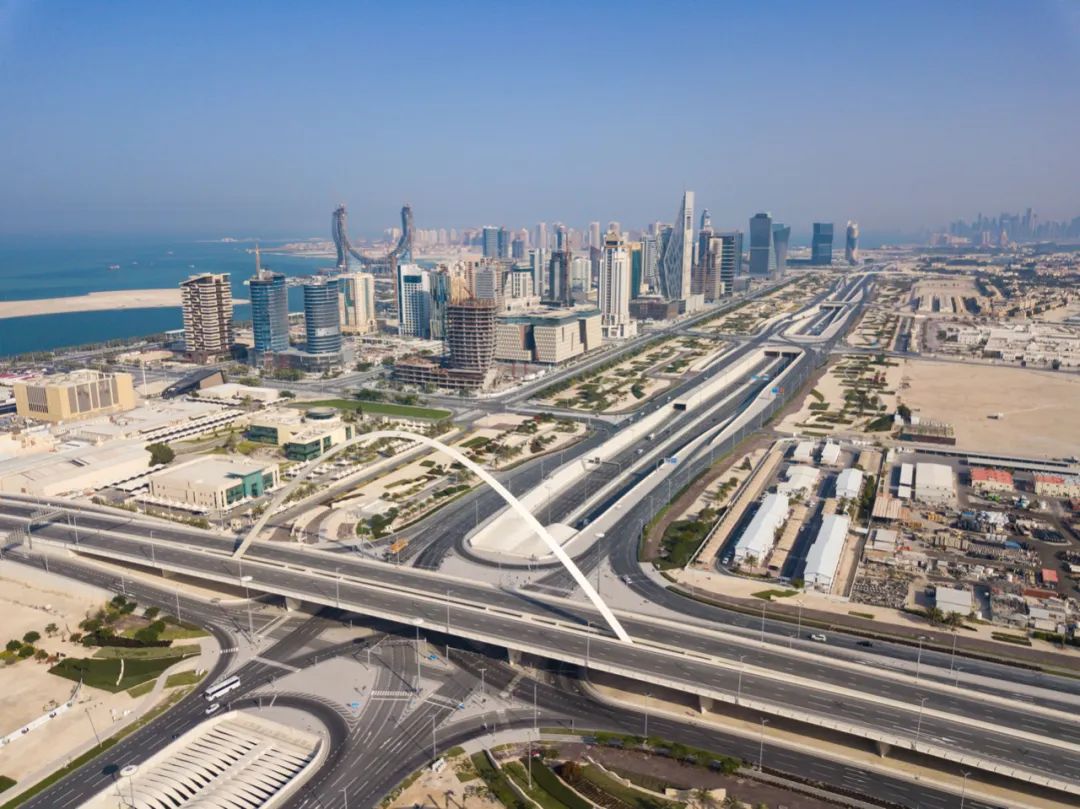

卢赛尔新城是目前卡塔尔少数向外国人开放购房的城市之一。

主会场选择位于卢塞尔新城，刻意避开首都多哈，以缓解首都本已紧张的交通压力，推动卢塞尔新城建设。世界杯结束后，卢塞尔体育场将被改造成一个社区空间，包括学校、商店、咖啡馆、体育设施和诊所。

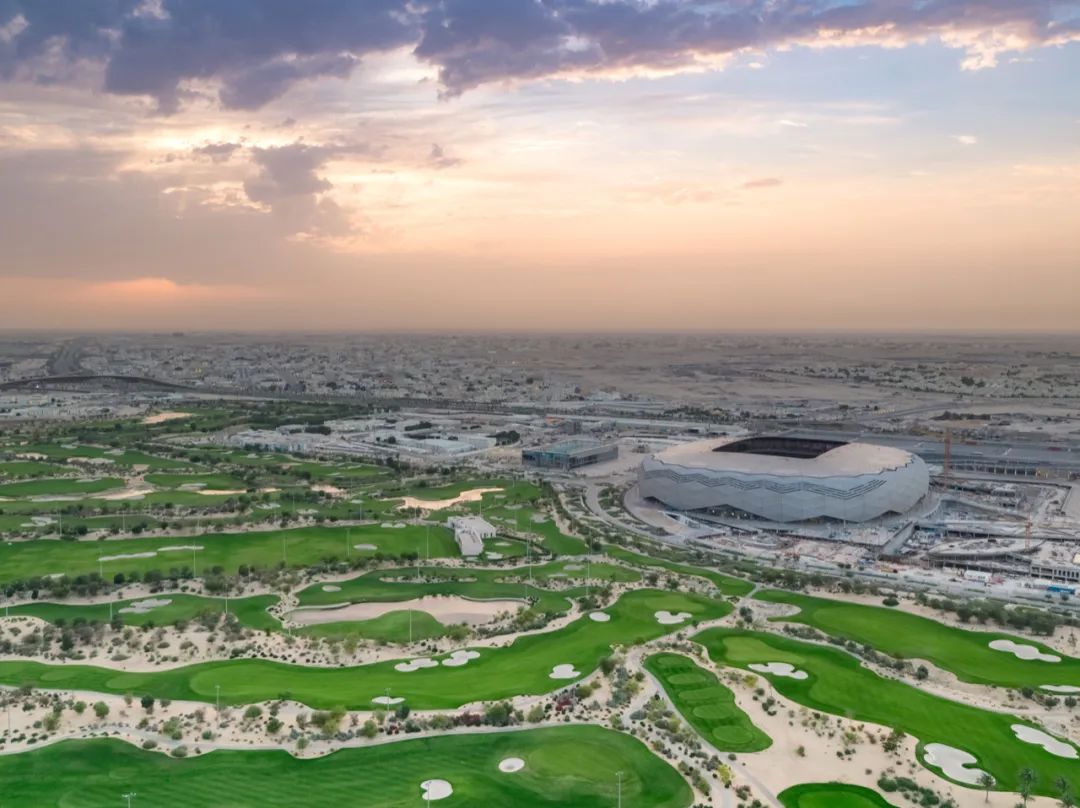

3、教育城体育场：致敬教育的粉钻

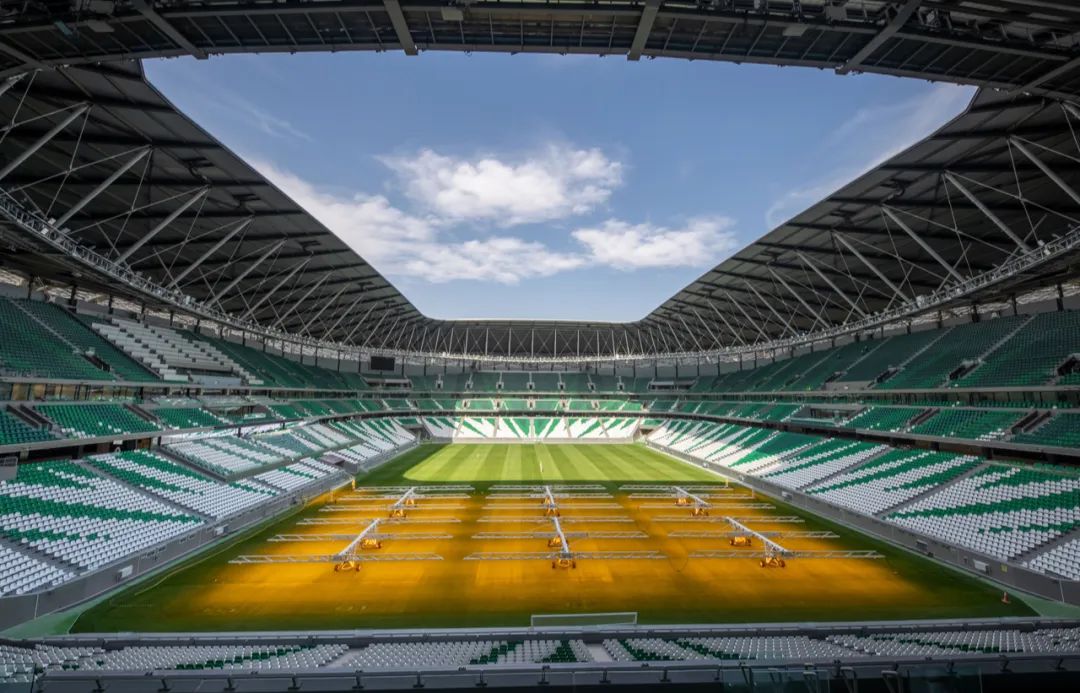

教育城体育场位于多哈文化教育中心教育城内，拥有44000个座位。 12月9日刚刚举办了第二场四分之一决赛。

▲

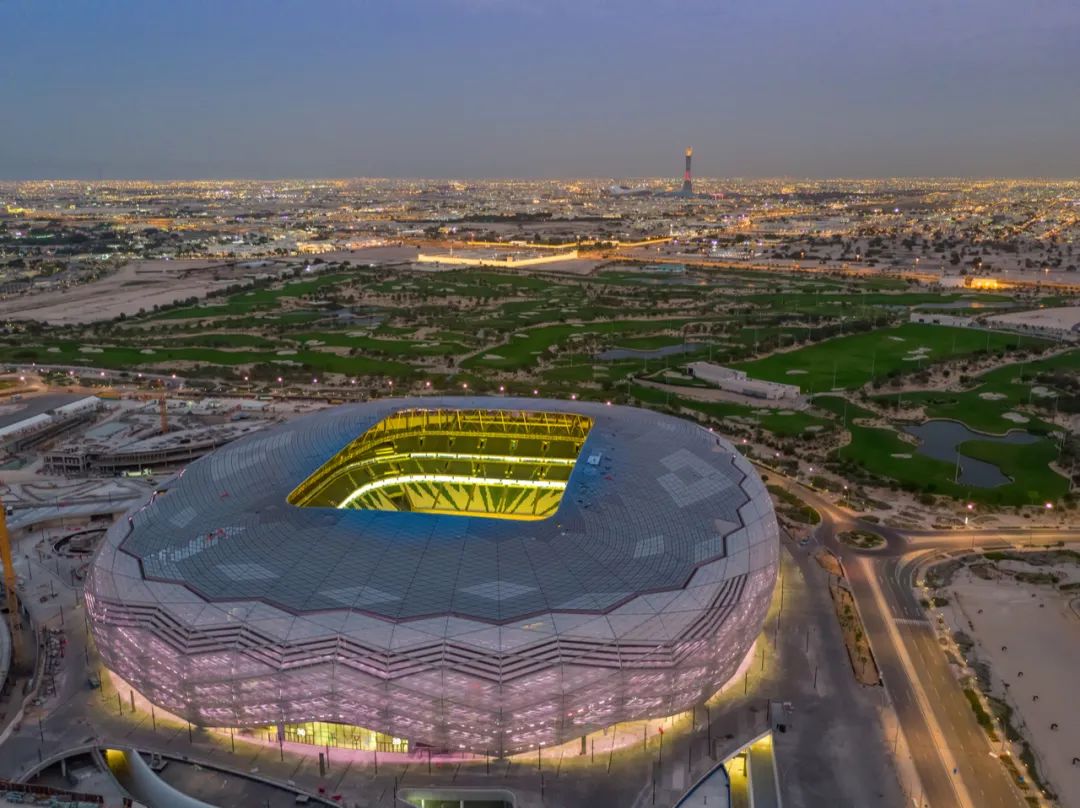

教育城体育场

这座位于教育城的体育场以“钻石”为设计灵感，致敬知识和教育。立面由类似钻石的图案组成，白天看起来很普通。当夜幕降临时，它在光线的反射下变成一颗闪闪发光的粉红色钻石。

教育城汇聚了卡塔尔最好的大学和研究机构。中央电视台大楼著名建筑师、设计师雷姆·库哈斯曾在这里设计了卡塔尔国家图书馆。

世界杯结束后，体育场将向教育城开放。

4.阿图玛体育场的中东防晒“软帽”

Al Thumama 体育场可容纳 40,000 名观众，将于 12 月 10 日晚举办最后一场四分之一决赛。

▲

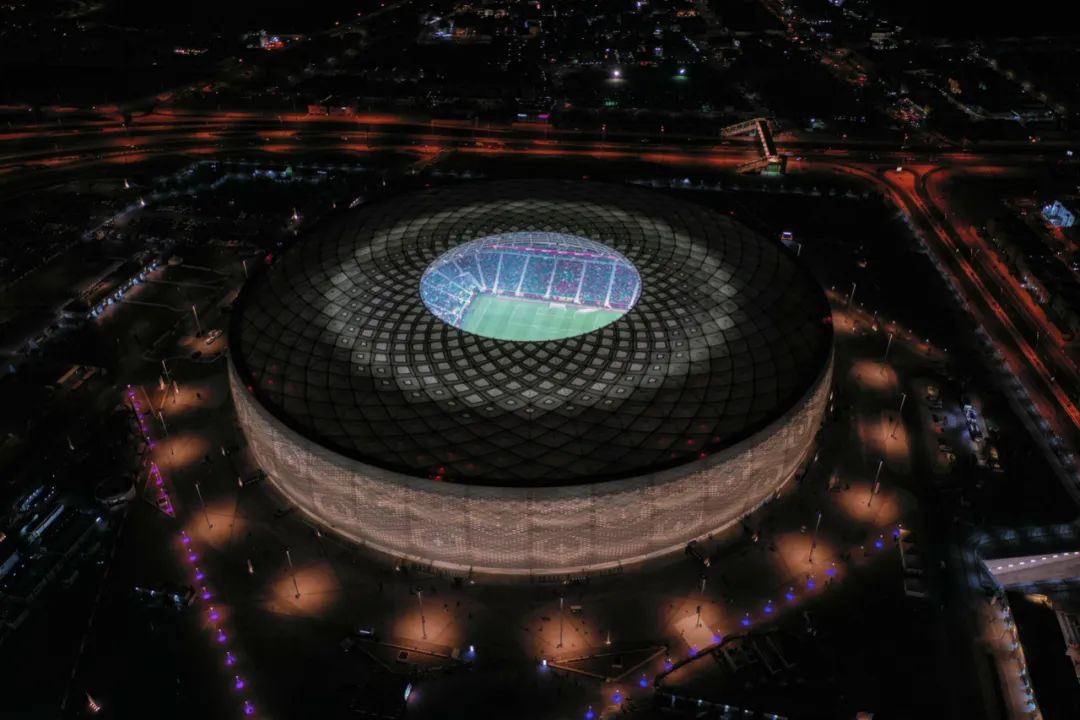

体育场夜景

该体育场由卡塔尔建筑师易卜拉欣·M·贾伊达 (Ibrahim M Jaidah) 设计，其外观还借鉴了中东男子佩戴的传统编织软帽 gahfiya。

建筑师说：“就像一顶帽子遮住头部免受阳光直射一样，发动机盖顶部可以保护观众免受阳光照射。”

世界杯结束后，计划在体育场上层建造一家精品酒店。

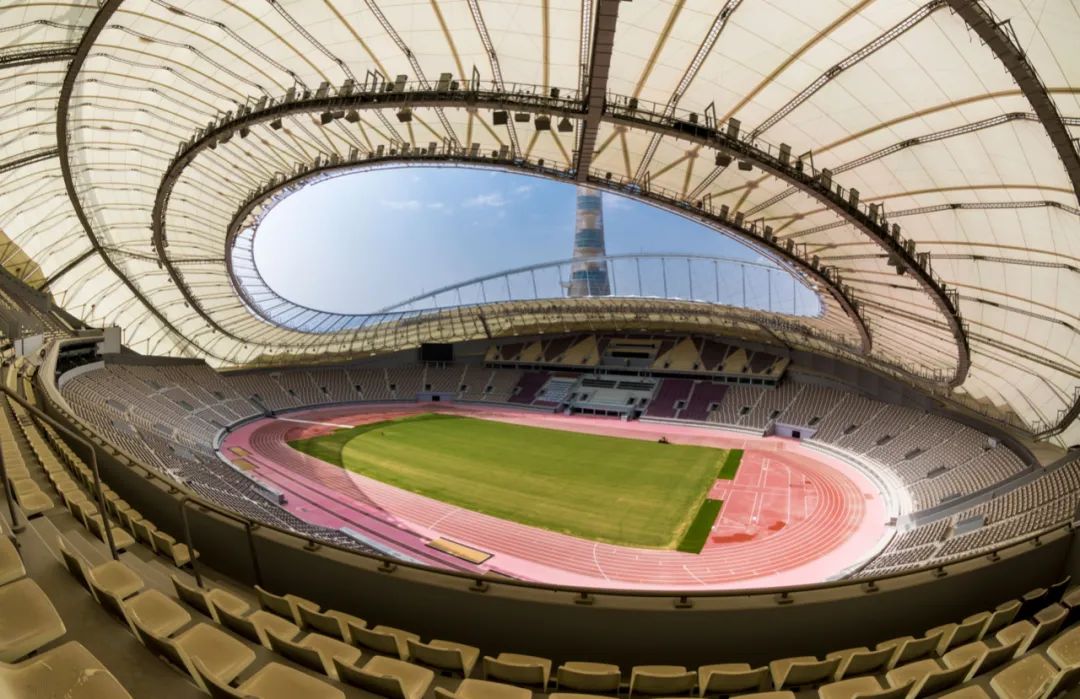

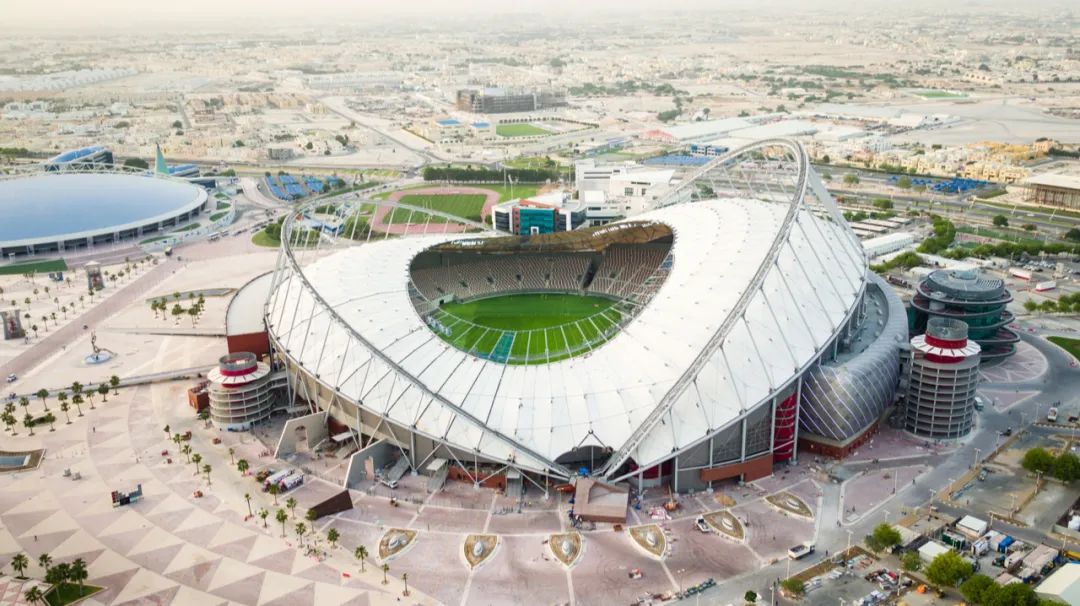

5.哈利法国际体育场：唯一翻新的老建筑

哈利法国际体育场于1976年启用，整修后可容纳4万个座位。 12月17日，三/四名决赛将在这里举行。

▲

除了增加更多的座位外，体育场还增加了雨篷，安装了现代化的照明系统，并于2017年应用了卡塔尔自主研发的空调系统。

主办方邀请了40多年前的设计师Dar Al-Handasah对其进行了翻新和扩建，座位容量达到40,000个，以满足FIFA标准。

6.艾哈迈德·本·阿里体育场：离开和返回沙漠的标志

艾哈迈德·本·阿里体育场位于多哈边缘，可容纳4万人。体育场的金属外观设计参考了卡塔尔的传统建筑立面。

▲

沙漠边缘的体育场

由英国设计团队BDP Pattern Design设计，该公司副总监卢克·哈里森(Luke Harrison)表示：“沙丘是体育场看台的灵感来源，这是离开和返回沙漠的最后标志。”

世界杯结束后，大约20,000个上层看台将被拆除并在另一个场馆重新使用。

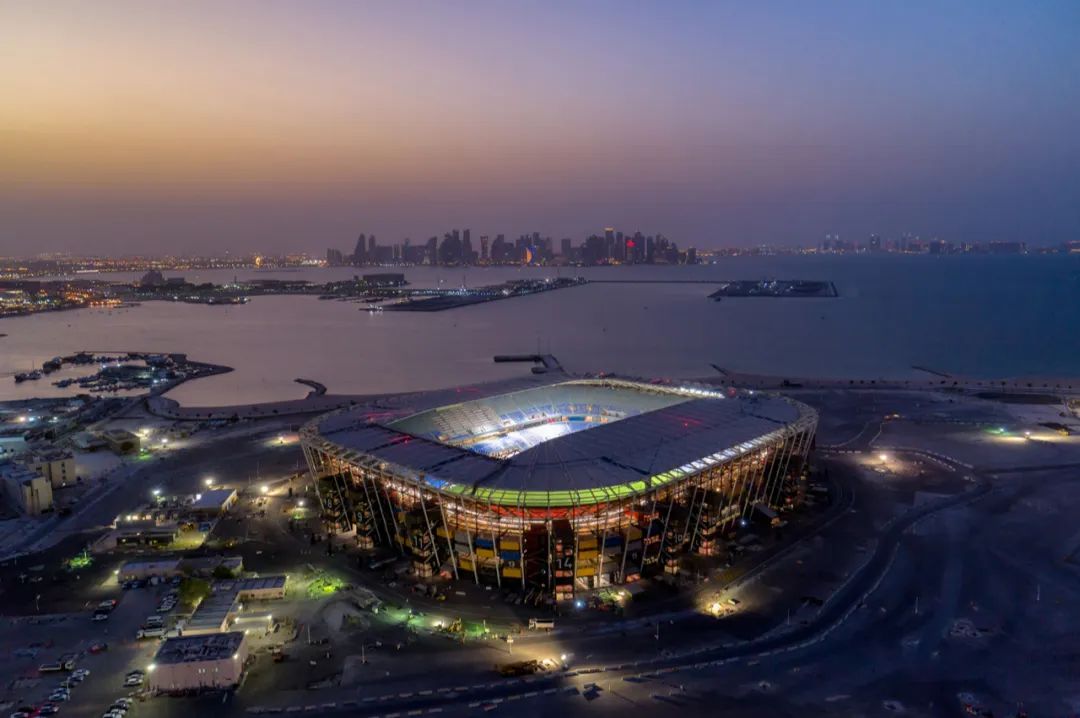

7. 974号体育场：世界杯历史上第一个可拆卸的体育场

974体育场的存在极为特殊。与其他场馆的精致华丽相比，这个场馆显得极其草根。

▲

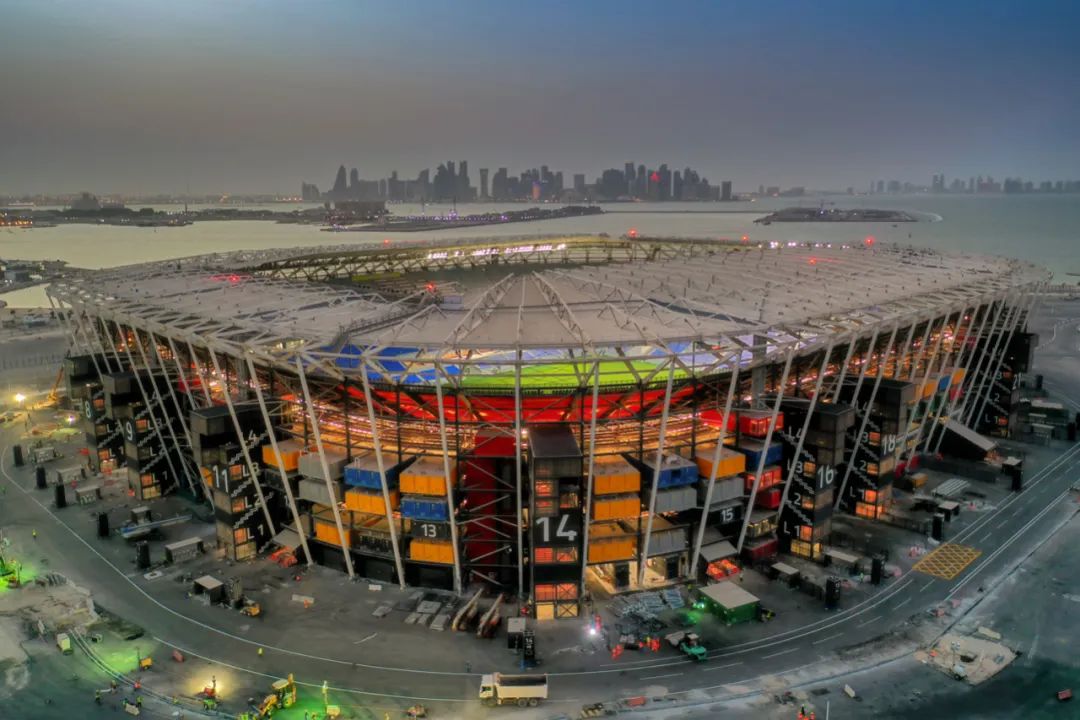

974 个集装箱用作体育场的外墙、楼梯和浴室

之所以命名为974，是因为这是卡塔尔的国际电话区号，整个场馆还使用了974个集装箱来建造楼梯、商业摊位、浴室和部分立面。

可容纳4万人。这也是世界杯历史上第一个可拆卸的体育场。世界杯结束后，拆除工作将开始。

▲

临海的面、体育场的形状以及座位之间的间隙都有助于自然通风

体育场靠近港口，安装和拆卸方便。这座注定要被拆除的体育场，也是唯一没有空调的场馆。由于黑科技系统的安装成本不低，这里举行的七场比赛都在晚上7点、10点、10点进行，比赛依靠的是港口的夜风和自身的差距组装建筑物进行降温。

负责设计的建筑师西班牙Fenwick Iribarren Architects表示，设计初衷是为了避免建造一座赛后闲置的体育场。专门为举办重大活动而建造的体育场很容易成为一次性空间并浪费资源。

▲

974体育场在减少建筑碳排放方面进行了突破和尝试。建筑碳排放量是指建筑物在相关建筑材料生产运输、施工拆除、运营阶段产生的温室气体排放总量。

国际足联和卡塔尔发布的一份碳排放报告显示，如果体育场能够再次使用，结合交通产生的碳排放，预计在7000公里范围内，将低于永久性体育场。

体育场将去往何处以及将在何处重新组装，就像卡塔尔世界杯雄心勃勃的遗产计划一样不确定。

正如贾努布体育场的设计师吉姆评价的那样：“卡塔尔世界杯的成本是巨大的，效益需要时间才能显现出来。世界杯期间，我和来自世界各地的观众坐在一起，为卡塔尔队加油助威。”世界杯。

疫情期间，为人与人之间创造了联系和了解的机会，这已经是一件意义重大的事情。 ”
